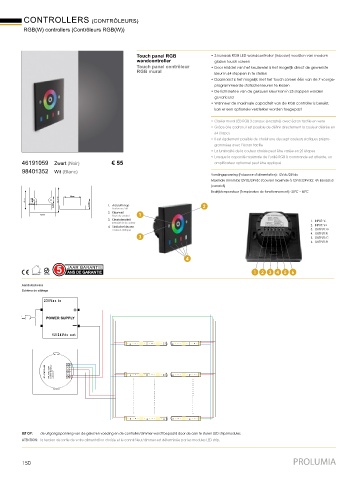

Page 150 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
RGB(W) controllers (Contrôleurs RGB(W))

Touch panel RGB • 3 kanaals RGB LED wandcontroller (inbouw) voorzien van modern
wandcontroller glazen touch screen
Touch panel contrôleur • Door middel van het keuzewiel is het mogelijk direct de gewenste
RGB mural kleur in 64 stappen in te stellen
• Daarnaast is het mogelijk met het touch screen één van de 7 voorge-
programmeerde statische kleuren te kiezen
• De lichtsterkte van de gekozen kleur kan in 25 stappen worden
gevarieerd
• Wanneer de maximale capaciteit van de RGB controller is bereikt,
kan er een optionele versterker worden toegepast

• Clavier mural LED RGB 3 canaux (encastré) avec écran tactile en verre
• Grâce à le cadran, il est possible de définir directement la couleur désirée en
64 étapes
• Il est également possible de choisir une des sept couleurs statiques prépro-
grammées avec l’écran tactile
• La luminosité de la couleur choisie peut être variée en 25 étapes
• Lorsque la capacité maximale de l’unité RGB à commande est atteinte, un
46191059 Zwart (Noir) € 55 amplificateur optionnel peut être appliqué
98401352 Wit (Blanc)
Voedingsspanning (Puissance d’alimentation): 12Vdc/24Vdc
Maximale stroom bij 12Vdc/24Vdc (Courant maximale à 12Vdc/24Vdc): 4A kanaal x3
(canal x3)
Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ 60°C
58mm
66mm 16mm 86.6mm
5.6mm 2
4.3mm 36.5mm 1. Aan/uit knop
Bouton on / off
2. Kleurwiel
86mm Roue de couleur 1
3. Kleurintensiteit 1. INPUT: V-
Intensité de la couleur 2. INPUT: V+
4. Statische kleuren
Couleurs statiques 3. OUTPUT: V+
4. OUTPUT: R
3 5. OUTPUT: G
6. OUTPUT: B
4
1 2 3 4 5 6

Aansluitschema
Schéma de câblage
230Vac in
+
POWER SUPPLY
-

12/24Vdc out

LED CONTROLLER INPUT: DC12-24V OUTPUT DC12-14V MAX 4A/CH

LET OP: de uitgangsspanning van de gekozen voeding en de controller/dimmer wordt bepaald door de aan te sturen LED strip/modules.
ATENTION: la tension de sortie de votre alimentation choisie et le conntrôleur/dimmer est déterminée par les modules LED strip.
