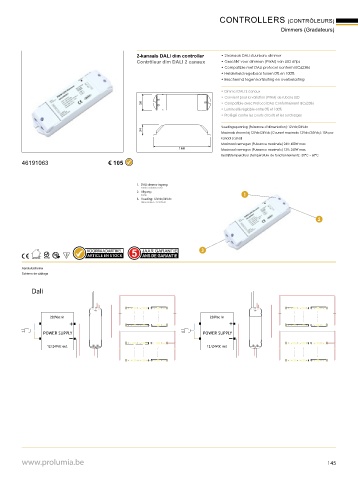

Page 145 - Prolumia Catalogus 2018/2019
P. 145
CONTROLLERS (CONTRÔLEURS)
Dimmers (Gradateurs)
2-kanaals DALI dim controller • 2 kanaals DALI stuurbare dimmer
Contrôleur dim DALI 2 canaux • Geschikt voor dimmen (PWM) van LED strips
• Compatible met DALI protocol conform IEC62386
• Helderheid regelbaar tussen 0% en 100%
• Beschermd tegen kortsluiting en overbelasting
• Dimmer DALI 2 canaux
• Convient pour la variation (PWM) de rubans LED
50 • Compatible avec Protocol DALI Conformément IEC62386
• Luminosité réglable entre 0% et 100%
• Protégé contre les courts circuits et les surcharges
Voedingsspanning (Puissance d’alimentation): 12Vdc/24Vdc
34 Maximale stroom bij 12Vdc/24Vdc (Courant maximale 12Vdc/24Vdc): 10A per
kanaal (canal)
Maximaal vermogen (Puissance maximale) 24V: 480W max.
168 Maximaal vermogen (Puissance maximale) 12V: 240W max.
Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ 60°C
46191063 € 105
1. DALI dimmer ingang
Entrée variateur DALI
2. Uitgang
Sortie 1
3. Voeding: 12Vdc/24Vdc
Alimentation : 12-24Volt
2
VOORRAADARTIKEL 3
Aansluitschema
Schéma de câblage
Dali
220Vac in 220Vac in
+ +
POWER SUPPLY POWER SUPPLY
- -
12/24Vdc out 12/24Vdc out
L push-button
N
220Vac in 220Vac in
+ +
POWER SUPPLY POWER SUPPLY
- -
12/24Vdc out 12/24Vdc out
