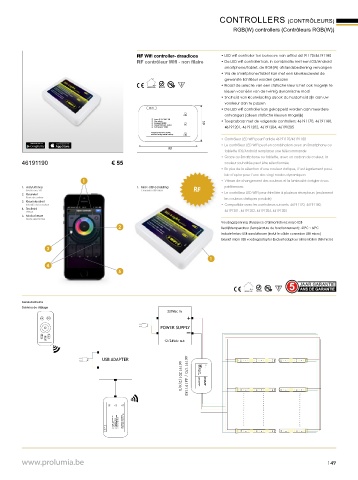

Page 149 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
RGB(W) controllers (Contrôleurs RGB(W))

RF Wifi controller- draadloos • LED wifi controller ten behoeve van artikel 46191170/46191180
RF contrôleur Wifi - non filaire • De LED wifi controller kan, in combinatie met een IOS/Android
smartphone/tablet, de RGB(W) afstandsbediening vervangen
• Via de smartphone/tablet kan met een kleurkeuzewiel de
gewenste lichtkleur worden gekozen
• Naast de selectie van een statische kleur is het ook mogelijk te
kiezen voor één van de twintig dynamische modi
• Snelheid van kleurwisseling alsook de helderheid zijn aan uw
voorkeur aan te passen
Wi Fi • De LED wifi controller kan gekoppeld worden aan meerdere
ontvangers (alleen statische kleuren mogelijk)
PWR
Log in IP: 192.168.1.100
User: admin • Toepasbaar met de volgende controllers: 46191170, 46191180,
Password: 000000 65
Default SSID: wi - socket SYS
Port Number: 50000 46191201, 46191202, 46191204, 46191205
Long press Key RST 5 seconds,
Revert to factory Default Settings. LINK
• Contrôleur LED WIFI pour l’article 46191170/46191180
• Le contrôleur LED WIFI peut en combinaison avec un Smartphone ou
90
tablette IOS/Android remplacer une télécommande
• Grace au Smartphone ou tablette, avec un cadran de couleur, la
46191190 € 55 couleur souhaitée peut être sélectionnée
• En plus de la sélection d’une couleur statique, il ’est également possi-
ble d’opter pour l’une des vingt modes dynamiques
1 • Vitesse de changement des couleurs et la luminosité à régler à vos
1. Aan/uit knop 1. Micro USB aansluiting préférences
Bouton on / off Connexion USB micro RF
2. Kleurwiel • Le contrôleur LED WIFI peur être liée à plusieurs récepteurs (seulement
Roue de couleur les couleurs statiques possible)
3. Kleurintensiteit
Intensité de la couleur • Compatible avec les controleurs suivants: 46191170, 46191180,
4. Snelheid
Vitesse 46191201, 46191202, 46191204, 46191205
5. Modus keuze
Mode sélectionné
Voedingsspanning (Puissance d’alimentation): micro USB
2 Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ 60°C
Inclusief micro USB aansluitsnoer (Inclut le câble connexion USB micro)
Exlusief micro USB voedingsadapter (Exclusif adapteur alimentation USB micro)
3
1
4
5

Aansluitschema
Schéma de câblage
220Vac in
ON OFF +
POWER SUPPLY
-
B M
S
12/24Vdc out

USB ADAPTER 46191201/2/4/5 46191170 / 46191180 Easy operation, 16 million colors changing TOTAL OUTPUT CURRENT: 18A E ective receiving distance nearly 30m. INPUT OUTPUT VOLTGE: DC12V-24V Wireless intuitive touch remote control Dimmer RF 2.4GHZ STRIP RF CONTROLLER TOUCH SCREEN LED RGB

PWR SYS LINK
Log in IP: 192.168.1.100 User: admin Password: 000000 Default SSID: wi - socket Port Number: 50000 Long press Key RST 5 seconds, Revert to factory Default Settings.

Wi Fi

www.prolumia.be 149
