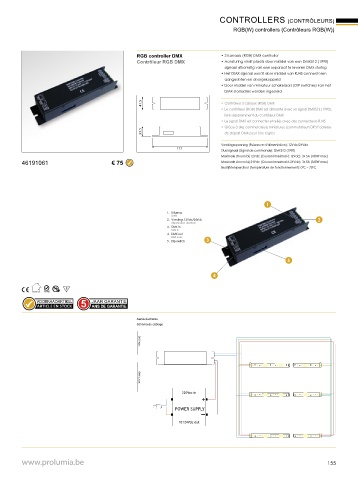

Page 155 - Prolumia Catalogus 2018/2019
P. 155
CONTROLLERS (CONTRÔLEURS)
RGB(W) controllers (Contrôleurs RGB(W))
RGB controller DMX • 3 Kanaals (RGB) DMX controller
Contrôleur RGB DMX • Aansturing vindt plaats door middel van een DMX512 (1990)
signaal afkomstig van een separaat te leveren DMX sturing
• Het DMX signaal wordt door middel van RJ45 connectoren
aangesloten en doorgekoppeld
• Door middel van miniatuur schakelaars (DIP switches) kan het
DMX startadres worden ingesteld
41.5 • Contrôleur 3 canaux (RGB) DMX
• Le contrôleur (RGB) DMX est alimanté avec un signal DMX512 (1990),
livré séparemment du contrôleur DMX
• Le signal DMX est connecter et reliés avec des connecteurs RJ45
• Grâce à des commutateurs miniatures (commutateurs DIP) l’adresse
33.5 de départ DMX peut être réglée
Voedingsspanning (Puissance d’alimentation): 12Vdc/24Vdc
177 Stuursignaal (Signal de commande): DMX512 (1990)
Maximale stroom bij 12Vdc (Courant maximal à 12Vdc): 3x 5A (180W max.)
46191061 € 75 Maximale stroom bij 24Vdc (Courant maximal à 24Vdc): 3x 5A (360W max.)
Bedrijfstemperatuur (Température de fonctionnement): 0°C ~ 70°C
1
1. Uitgang
Sortie
2. Voeding: 12Vdc/24Vdc 1 2
Alimentation: 12/24Volt
3. DMX in
DMX in
4. DMX out
DMX sortie
5. Dip-switch 3
5
4
VOORRAADARTIKEL
Aansluitschema
Schéma de câblage
DMX input
DMX output
220Vac in
+
POWER SUPPLY
-
12/24Vdc out
www.prolumia.be 155
