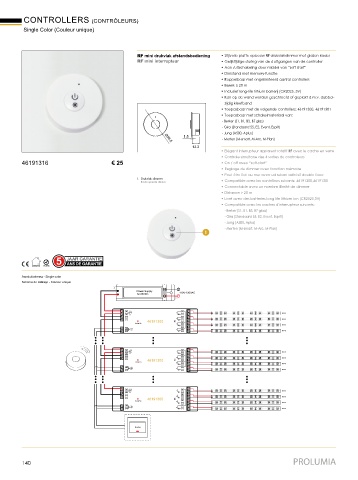

Page 140 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
Single Color (Couleur unique)

RF mini drukvlak afstandsbediening • Stijlvolle platte opbouw RF drukvlakdimmer met glazen kader
RF mini interrupteur • Gelijktijdige sturing van de 4 uitgangen van de controller
• Aan-/uitschakeling door middel van “soft-start”
• Dimstand met memory-functie
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
• Kan op de wand worden geschroefd of geplakt d.m.v. dubbel-
zijdig kleefband
• Toepasbaar met de volgende controllers: 46191300, 46191301
• Toepasbaar met schakelmateriaal van:
- Berker (S1, B1, B3, B7 glas)
- Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
1.5
- Merten (M-smart, M-Arc, M-Plan)
Ø38.5
12.2
• Elégant interrupteur apparent rotatif RF avec le cache en verre
• Controle simultane des 4 sorties du controleurs
46191316 € 25 • On / off avec “soft-start”
• Reglage du dimmer avec fonction mémoire
• Peut être fixé au mur avec ud ruban adhésif double face
1. Drukvlak dimmer
Bouton poussoir dimmer • Compatible avec les contrôlrurs suivants: 46191300,46191301
• Connectable avec un nombre illimité de dimmer
• Distance > 20 m
• Livré avec des batteries long life lithium ion (CR2025,3V)
• Compatible avec les caches d'interrupteur suivants:
- Berker (S1, B1, B3, B7 glass)
- Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
- Merten (M-smart, M-Arc, M-Plan)
1

Aansluitschema - Single color
Schéma de câblage - Couleur unique
Power Supply N
12-36VDC L 110V-230VAC

1
2
46191300
Learning Key
3
4
Push
GND Switch
1
2
46191300
Learning Key
3
4
Push
GND
Switch
1
2
46191300
Learning Key
3
4
GND
Push
Switch
PUSH

140 PROLUMIA
