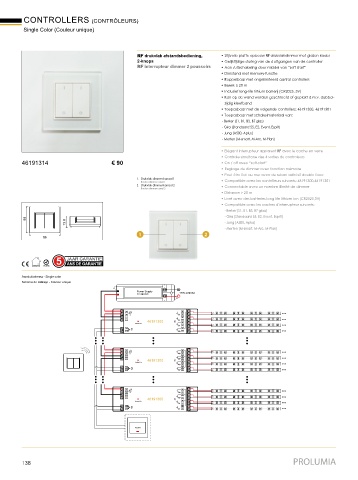

Page 138 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
Single Color (Couleur unique)

RF drukvlak afstandsbediening, • Stijlvolle platte opbouw RF drukvlakdimmer met glazen kader
2-knops • Gelijktijdige sturing van de 4 uitgangen van de controller
RF interrupteur dimmer 2 poussoirs • Aan-/uitschakeling door middel van “soft-start”
• Dimstand met memory-functie
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
• Kan op de wand worden geschroefd of geplakt d.m.v. dubbel-
zijdig kleefband
• Toepasbaar met de volgende controllers: 46191300, 46191301
• Toepasbaar met schakelmateriaal van:
- Berker (S1, B1, B3, B7 glas)
- Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
- Merten (M-smart, M-Arc, M-Plan)
• Elégant interrupteur apparent RF avec le cache en verre
• Controle simultane des 4 sorties du controleurs
46191314 € 90 • On / off avec “soft-start”
• Reglage du dimmer avec fonction mémoire
• Peut être fixé au mur avec du ruban adhésif double face
1. Drukvlak dimmer kanaal 1
Bouton dimmer canal 1 • Compatible avec les contrôleurs suivants: 46191300,46191301
2. Drukvlak dimmer kanaal 2 • Connectable avec un nombre illimité de dimmer
Bouton dimmer canal 2
• Distance > 20 m
• Livré avec des batteries long life lithium ion (CR2025,3V)
• Compatible avec les caches d'interrupteur suivants:
- Berker (S1, B1, B3, B7 glass)
- Gira (Standaard 55, E2, Event, Esprit)
86
13.8 - Jung (A500, Aplus)
- Merten (M-smart, M-Arc, M-Plan)
1 2
86

Aansluitschema - Single color
Schéma de câblage - Couleur unique
Power Supply N 110V-230VAC
12-36VDC L

1
2
46191300
Learning Key
3
4
GND
Push
Switch
1
2
46191300
Learning Key
3
4
GND
Push
Switch
1
2
46191300
Learning Key
3
4
Push
GND Switch
PUSH

138 PROLUMIA
