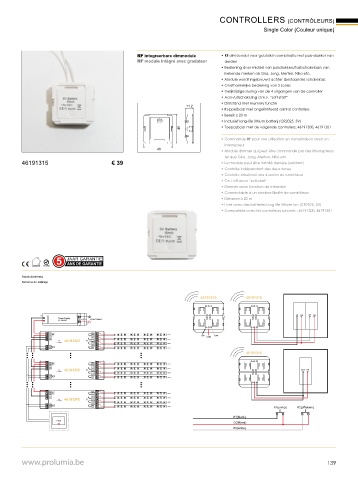

Page 139 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
Single Color (Couleur unique)

RF integreerbare dimmodule • RF dim-zender voor gebruik in combinatie met puls-drukker van
RF module intégré avec gradateur derden
• Bediening door middel van pulsdrukkers/tastschakelaars van
bekende merken als Gira, Jung, Merten, Niko etc.
• Module wordt ingebouwd achter (bestaande) schakelaar.
• Onafhankelijke bediening van 2 zones
• Gelijktijdige sturing van de 4 uitgangen van de controller
• Aan-/uitschakeling d.m.v. “soft-start”
• Dimstand met memory functie
11.2
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
40 • Toepasbaar met de volgende controllers: 46191300, 46191301

• Commande RF pour une utilisation en combinaison avec un
interrupteur
40 • Module dimmer qui peut être commandé par des interrupteurs
tel que Gira, Jung, Merten, Niko etc
46191315 € 39 • Le module peut être installé derrière (existant)
• Contrôle indépendant des deux zones
• Contrôle simultané des 4 sorties du contrôleur
• On / off avec “soft-start”
• Dimmer avec fonction de mémoire
• Connectable à un nombre illimité de contrôleurs
• Distance ≥ 20 m
• Livré avec des batteries long life lithium ion (CR2025, 3V)
• Compatible avec les contrôleurs suivants : 46191300, 46191301

Aansluitschema
Schéma de câblage

46191315 46191315

ON COM OFF COM
Power Supply N
12-36VDC L 110V-230VAC
ON OFF
1
COM
Learning Key 46191300 2
3
4
Push
GND
Switch
46191315
1
Learning Key 46191300 2 ON/OFF COM
3
4
Push
GND
Switch
1
Learning Key 46191300 2
3
4
K1(on/up) K2(off/down)
GND
Push
Switch
K1(black)
PUSH
COM(red)
K2(white)
www.prolumia.be 139
