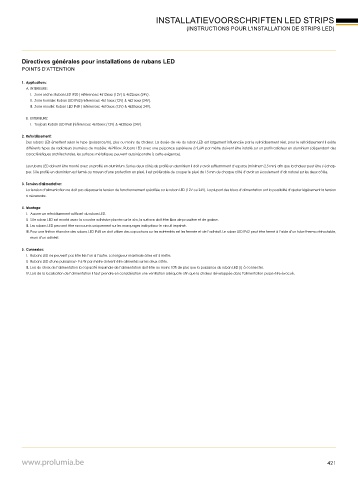

INSTALLATIEVOORSCHRIFTEN LED STRIPS
(INSTRUCTIONS POUR L'INSTALLATION DE STRIPS LED)

Directives générales pour installations de rubans LED
POINTS D’ATTENTION

1. Applications:
A. INTERIEURE:
l. Zone sèche: Ruban LED IP20 ( références: 4612xxxx (12V) & 4622xxxx (24V).
ll. Zone humide: Ruban LED IP62( références: 4611xxxx (12V) & 4621xxxx (24V).
lll. Zone mouillé: Ruban LED IP68 ( références: 4610xxxx (12V) & 4620xxxx( 24V).
B. EXTERIEURE:
l. Toujours Ruban LED IP68 (références: 4610xxxx (12V) & 4620xxxx (24V).
2. Refroidissement:
Des rubans LED émettent selon le type (puissance/m), plus ou moins de chaleur. La durée de vie du ruban LED est largement influencée par le refroidissement réel, pour le refroidissement il existe
différents types de radiateurs (numéros de modèle: 46290xxx. Rubans LED avec une puissance supérieure à 9.6W par mètre doivent être installé sur un profil radiateur en aluminium (dépendant des
caractéristiques architecturales, les surfaces métalliques peuvent aussi répondre à cette exigence).
Les rubans LED doivent être monté avec un profilé en aluminium. Sur les deux côtés du profilé en aluminium il doit y avoir suffisamment d’espace (minimum 2,5 mm) afin que la chaleur peut être s’échap-
per. Si le profilé en aluminium est fermé au moyen d’une protection en plexi, il est préférable de couper le plexi de 15 mm de chaque côté d’avoir un écoulement d’air naturel sur les deux côtés.
3. Tension d’alimentation:
La tension d’alimentation ne doit pas dépasser la tension de fonctionnement spécifiée sur le ruban LED (12V ou 24V). La plupart des blocs d’alimentation ont la possibilité d’ajuster légèrement la tension
si nécessaire.

4. Montage:
l. Assurer un refroidissement suffisant du ruban LED.
ll. Si le ruban LED est monté avec la couche adhésive placée sur le dos, la surface doit être libre de poussière et de graisse.
lll. Les rubans LED peuvent être raccourcis uniquement sur les marquages indiquéssur le circuit imprimé.
llll. Pour une finition étanche des rubans LED IP68 on doit utiliser des capuchons sur les extrémités est les fermée et de l’adhésif. Le ruban LED IP62 peut être fermé à l’aide d’un tube thermo rétractable,
muni d’un adhésif.

5. Connexion:
l. Rubans LED ne peuvent pas être liés l’un à l’autre. La longueur maximale à lies est 5 mètre.
ll. Rubans LED d’une puissance> 9.6 W par mètre doivent être alimentés sur les deux côtés.
lll. Lors du choix de l’alimentation la capacité maximale de l’alimentation doit être au moins 10% de plus que la puissance du ruban LED (s) à connecter.
lV. Lors de la localisation de l’alimentation il faut prendre en considération une ventilation adéquate afin que la chaleur développée dans l’alimentation puisse être évacué.
