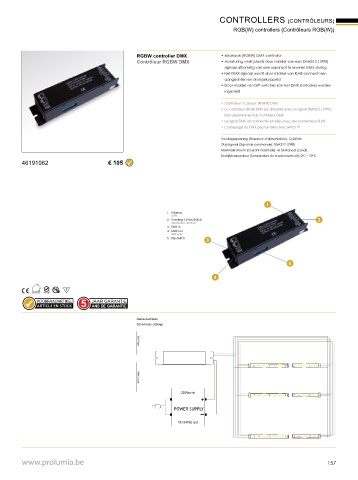

Page 157 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
RGB(W) controllers (Contrôleurs RGB(W))

RGBW controller DMX • 4 kanaals (RGBW) DMX controller
Contrôleur RGBW DMX • Aansturing vindt plaats door middel van een DMX512 (1990)
signaal afkomstig van een separaat te leveren DMX sturing
• Het DMX signaal wordt door middel van RJ45 connectoren
aangesloten en doorgekoppeld
• Door middel van DIP switches kan het DMX startadres worden
ingesteld
• Contrôleur 4 canaux (RGBW) DMX
• Le contrôleur (RGB) DMX est alimanté avec un signal DMX512 (1990),
livré séparemment du contrôleur DMX
• Le signal DMX est connecter et reliés avec des connecteurs RJ45
• L'adressage du DMX peut se faire avec switch IP

Voedingsspanning (Puissance d’alimentation): 12-24Vdc
Stuursignaal (Signal de commande): DMX512 (1990)
Maximale stroom (Courant maximale): 4x 3A/kanaal (canal)
Bedrijfstemperatuur (Température de fonctionnement): 0°C ~ 70°C
46191062 € 105

1
1. Uitgang
Sortie
2. Voeding: 12Vdc/24Vdc 2
Alimentation: 12/24Volt
3. DMX in
4. DMX out
DMX sortie
5. Dip-switch
3
5

4

VOORRAADARTIKEL

Aansluitschema
Schéma de câblage

DMX input

DMX output
220Vac in
+
POWER SUPPLY
-
12/24Vdc out

www.prolumia.be 157
