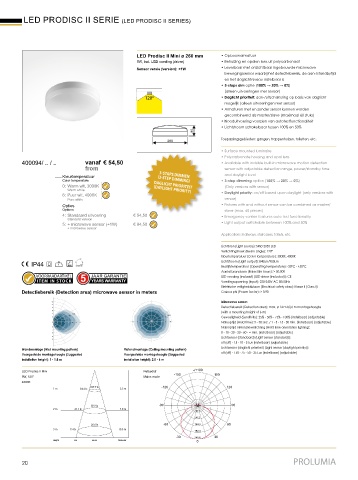

Page 20 - Prolumia Catalogus 2019/2020

LED PRODISC II SERIE (LED PRODISC II SERIES)

LED Prodisc II Mini ø 260 mm • Opbouwarmatuur
9W, incl. LED voeding (driver) • Behuizing en opalen lens uit polycarbonaat
Sensor versie (version): +1W • Leverbaar met onzichtbaar ingebouwde microwave
bewegingssensor waarbij het detectiebereik, de aan-/standbytijd
en het daglichtniveau instelbaar is
• 3-staps dim optie (100% → 20% → 0%)
(alleen uitvoeringen met sensor)
120º • Daglicht prioriteit: aan-/uitschakeling op basis van daglicht
mogelijk (alleen uitvoeringen met sensor)
• Armaturen met en zonder sensor kunnen worden
gecombineerd als master/slave (maximaal 60 stuks)
• Nooduitvoering voorzien van autotestfunctionaliteit
• Lichtstroom schakelbaar tussen 100% en 50%

Toepassingsgebieden: gangen, trappenhuizen, toiletten, etc.
• Surface mounted luminaire
• Polycarbonate housing and opal lens
400094/ .. / .. vanaf € 54,50 • Available with invisible built-in microwave motion detection
from sensor with adjustable detection range, power/standby time
Kleurtemperatuur 3-STAPS DIMMEN and daylight level
Color temperature (3-STEP DIMMING) • 3-step dimming option (100% → 20% → 0%)
0: Warm wit, 3000K DAGLICHT PRIORITEIT (Only versions with sensor)
Warm white (DAYLIGHT PRIORITY)
6: Puur wit, 4000K • Daylight priority: on/off based upon daylight (only versions with
Pure white sensor)
Opties • Fixtures with and without sensor can be combined as master/
Options slave (max. 60 pieces)
4: Standaard uitvoering € 54,50 • Emergency version features auto test functionality
Standard version
5: + microwave sensor (+1W) € 84,50 • Light output switchable between 100% and 50%
+ microwave sensor
Applications: hallways, staircases, toilets, etc.
Lichtbron (Light source): SMD 2835 LED
Verlichtingshoek (Beam angle): 120°
Kleurtemperatuur (Color temperature): 3000K, 4000K
Lichtstroom (Light output): 840Lm/900Lm
1
Bedrijfstemperatuur (Operating temperature): -20°C - +50°C
Aantal branduren (Rated life hours): > 50,000
VOORRAADARTIKEL LED voeding (inclusief) (LED driver (included)): CE
ITEM IN STOCK Voedingsspanning (Input): 220-240V AC 50/60Hz
Elektrische veiligheidsklasse (Electrical safety class): Klasse II (Class II)
Detectiebereik (Detection area) microwave sensor in meters Cosinus phi (Power factor): > 0.90
Microwave sensor:
Detectiebereik (Detection area): max. ø 14 m bij 6 m montagehoogte
(with a mounting height of 6 m)
Gevoeligheid (Sensitivity): 25% - 50% - 75% - 100% (instelbaar) (adjustable)
Nalooptijd (Hold time): 5 - 30 sec. / 1 - 5 - 15 - 30 min. (instelbaar) (adjustable)
Nalooptijd oriëntatieverlichting (Hold time orientation lighting):
0 - 10 - 20 - 30 - 60 - ∞ min. (instelbaar) (adjustable)
Lichtsensor (standaard) (Light sensor (standard)):
uit (off) - 15 - 10 - 5 Lux (instelbaar) (adjustable)
Wandmontage (Wall mounting pattern) Plafondmontage (Ceiling mounting pattern) Lichtsensor (daglicht prioriteit) (Light sensor (daylight priority)):
Patroon wandmontage (Eenheid: m)
Patroon wandmontage (Eenheid: m)
Voorgestelde montagehoogte: 2,5 - 6m
Voorgestelde montagehoogte (Suggested Voorgestelde montagehoogte (Suggested uit (off) - 150 - 75 - 50 - 35 Lux (instelbaar) (adjustable)
Voorgestelde montagehoogte: 1 - 1,8m
Ceiling mounting pattern (Unit: m)
Wall mounting pattern (Unit: m)
installation height): 1 - 1,8 m installation height): 2,5 - 6 m
Suggested installation height: 2.5 - 6m
Suggested installation height: 1 - 1.8m
LED Prodisc II Mini Netbedrijf -/+180
9W, 120° Mains mode -150 150
4000K
239.9 lx -120 120
1 m 84.6 lx 3.5 m
59.9 lx -90 0.0 90
2 m 21.1 lx 7.0 m
48.1
96.2
26.6 lx -60 144.3 60
3 m 9.4 lx 10.5 m
192.4
-30 240.6 30
Height Em Emax Diameter
0
