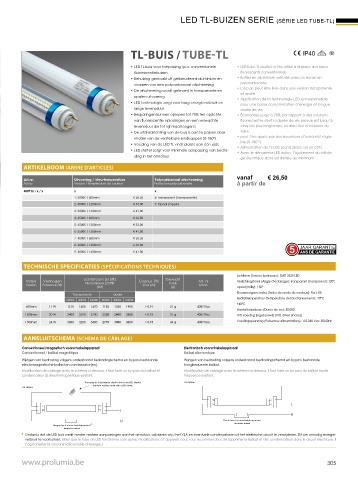

Page 305 - Prolumia Catalogus 2018/2019

LED TL-BUIZEN SERIE (SÉRIE LED TUBE-TL)

TL-BUIS / TUBE-TL

• LED TL-buis voor toepassing i.p.v. conventionele • LED tube-TL destiné à être utilisé à la place des tubes
fluorescentiebuizen fluorescents conventionnels
• Behuizing gemaakt uit geëxtrudeerd aluminium en • Boîtier en aluminium extrudé avec un écran en
voorzien van een polycarbonaat afscherming polycarbonate
• De afscherming wordt geleverd in transparante en • L’écran peut être livré dans une version transparente
et opale
opalen uitvoering • Application de la technologie LED est responsable
• LED technologie zorgt voor laag energieverbruik en pour une basse consommation d’énergie et longue
lange levensduur durée de vie
• Besparingen kunnen oplopen tot 70% ten opzichte • Économies jusqu’à 70% par rapport à des solutions
van fluorescentie oplossingen en een verwachte fluorescentes dont la durée de vie prévue est jusqu’à
levensduur die tot vijf maal langer is cinq fois plus longtemps. La direction d’émission du
• De uitstraalrichting van de buis is aan te passen door tube
middel van de verstelbare eindkappen (0-180°) • peut être ajusté par des bouchons d’extrémité régla-
ble (0-180 °)
• Voeding van de LED TL vindt plaats aan één zijde • Alimentation du TL-LED prend place sur un côté
• LED starter zorgt voor minimale aanpassing van bedra- • Avec le démarreur LED inclus, l’ajustement du câbla-
ding in het armatuur ge électrique dans est limitée au minimum
ARTIKELBOOM (ARBRE D'ARTICLES)
vanaf € 26,50
Art.nr. Uitvoering / kleurtemperatuur Polycarbonaat afscherming
Art.no. Version / Température de couleur Protection polycarbonate à partir de
408710 / x / x x x
1: 3000K / 600mm € 26,50 6: Transparant (Transparante)
2: 3000K / 1200mm € 33,00 7: Opaal (Opale)
3: 3000K / 1500mm € 41,00
4: 6500K / 600mm € 26,50
5: 6500K / 1200mm € 33,00
6: 6500K / 1500mm € 41,00
7: 4000K / 600mm € 26,50
8: 4000K / 1200mm € 33,00
9: 4000K / 1500mm € 41,00

TECHNISCHE SPECIFICATIES (SPÉCIFICATIONS TECHNIQUES)
Lichtbron (Source lumineuse): SMD 3528 LED
Versie Vermogen Lichtstroom (±10%) Cosinus Phi Gewicht Art. nr Verlichtingshoek (Angle d'éclairage): transparant (transparent): 120°,
Poids
Flux lumineux (±10%)
Version Puissance (W) (LM) (Cos phi) (g) Art.no. opaal (milky): 150°
Transparante Opale Kleurweergave index (Index de rendu de couleurs): Ra ≥ 80
3000K 4000K 6500K 3000K 4000K 6500K Bedrijfstemperatuur (Température de fonctionnement): -20°C -
+40°C
600mm 11 W 1210 1400 1470 1150 1330 1400 > 0.91 21 g 408710xx
Aantal branduren (Durée de vie): 50.000
1200mm 20 W 2400 2590 2700 2220 2460 2590 > 0.95 37 g 408710xx LED voeding (ingebouwd) (LED driver (inclus))
1500mm 24 W 3080 3200 3400 2770 3080 3200 > 0.95 44 g 408710xx Voedingsspanning (Puissance alimentations): 110-240 Vac 50/60Hz
AANSLUITSCHEMA (SCHÉMA DE CÂBLAGE)
Conventioneel/magnetisch voorschakelapparaat Electronisch voorschakelapparaat
Conventionnel / ballast magnétique Ballast électronique
Wijzigen van bedrading volgens onderstaand bedradingschema en bypass bestaande Wijzigen van bedrading volgens onderstaand bedradingschema en bypass bestaande
electromagnetische ballast en condensator(en). hoogfrequente ballast.
Modification de câblage avec le schéma ci-dessous, il faut faire un by-pass du ballast et Modification de câblage avec le schéma ci-dessous, il faut faire un by-pass du ballast haute
condensateur (s) électromagnétique existant. fréquence existant.
Vervang de bestaande starter door een LED starter. 110-240Vac
Replace existing starter with a LED starter.
110-240Vac
L
L
N
N Electronisch voorschakelapparaat
Magnetisch voorschakelapparaat * Electronic ballast
Magnetic ballast
* Ondanks dat de LED buis werkt zonder verdere aanpassingen aan het armatuur, adviseren wij u het VSA en eventuele condensatoren uit het elektrische circuit te verwijderen. Dit om onnodig energie-
verbruik te voorkomen. (Bien que le tube de LED fonctionne sans autres modifications à l’appareil, nous vous recommandons de supprimer le Ballast et des condensateurs dans le circuit électrique, Il
s’agit d’éviter la consommation inutile d’énergie.)
