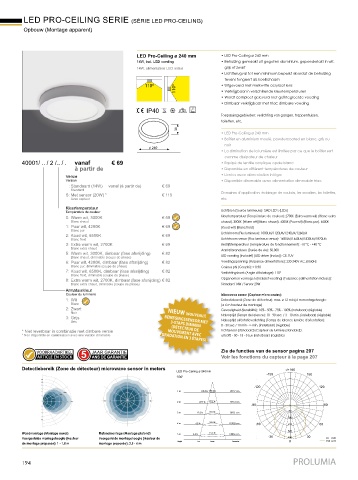

Page 194 - Prolumia Catalogus 2018/2019

LED PRO-CEILING SERIE (SÉRIE LED PRO-CEILING)
Opbouw (Montage apparent)

LED Pro-Ceiling ø 240 mm • LED Pro-Ceiling ø 240 mm
14W, incl. LED voeding • Behuizing gemaakt uit gegoten aluminium, gepoederlakt in wit,
14W, alimentation LED inclus grijs of zwart
• Lichtterugval tot een minimum beperkt doordat de behuizing
tevens fungeert als koellichaam
110º • Uitgevoerd met melkwitte acrylaat lens
110º • Verkrijgbaar in verschillende kleurtemperaturen
• Wordt compleet geleverd met geïntegreerde voeding
• Dimbaar verkrijgbaar met triac dimbare voeding
1,06
Toepassingsgebieden: verlichting van gangen, trappenhuizen,
toiletten, etc.
39
• LED Pro-Ceiling ø 240 mm
• Boîtier en aluminium moulé, powdercoated en blanc, gris ou
noir
240
• La diminution de la lumière est limitée par ce que le boîtier sert
comme dissipateur de chaleur
40001/ .. / 2 /.. / . vanaf € 69 • Equipé de lentille acrylique opale blanc
à partir de • Disponible en différent températures de couleur
Versie • Livrées avec alimentation intègre
Version • Disponible dimmable avec alimentation dimmable triac
X: Standaard (14W) vanaf (à partir de) € 69
Standard
S: Met sensor (20W) * € 115 Domaines d’application: éclairage de couloirs, les escaliers, les toilettes,
Avec capteur etc.
Kleurtemperatuur
Température de couleur Lichtbron (Source lumineuse): SMD LED’s (LEDs)
0: Warm wit, 3000K € 69 Kleurtemperatuur (Température de couleur): 2700K (Extra warm wit) (Blanc extra
Blanc chaud chaud), 3000K (Warm wit)(Blanc chaud), 4200K (Puur wit) (Blanc pur), 6500K
1: Puur wit, 4200K € 69 (Koud wit) (Blanc froid)
Blanc pur
2: Koud wit, 6500K € 69 Lichtstroom (Flux lumineux): 1000LM/1120LM/1240LM/1260LM
Blanc froid Lichtstroom sensor (Flux lumineux sensor): 1480LM/1660LM/1830LM/1870LM
3: Extra warm wit, 2700K € 69 Bedrijfstemperatuur (Température de fonctionnement): -10 °C - +40 °C
Blanc extra chaud Aantal branduren (Durée de vie): 50.000
5: Warm wit, 3000K, dimbaar (fase afsnijding) € 82
Blanc chaud, dimmable (coupe de phase) LED voeding (inclusief) (LED driver (inclus)): CE, TUV
6: Puur wit, 4200K, dimbaar (fase afsnijding) € 82 Voedingsspanning (Puissance alimentations): 220-240V AC 50/60Hz
Blanc pur, dimmable (coupe de phase) Cosinus phi (Cos phi): > 0.90
7: Koud wit, 6500K, dimbaar (fase afsnijding) € 82 Verlichtingshoek (Angle d'éclairage): 110°
Blanc froid, dimmable (coupe de phase)
8: Extra warm wit, 2700K, dimbaar (fase afsnijding) € 82 Opgenomen vermogen (inclusief voeding) (Puissance (alimentation incluse)):
Blanc extra chaud, dimmable (coupe de phase) Standard 14W / Sensor 20W
Armatuurkleur
Couleur du luminaire Microwave sensor (Capteur micro-ondes):
1: Wit Detectiebereik (Zone de détecteur): max. ø 12 m bij 6 m montagehoogte
Blanc (a 6 m hauteur de montage)
2: Zwart Gevoeligheid (Sensibilité): 10% - 50% - 75% - 100% (instelbaar) (réglable)
Noir NIEUW (NOUVEAU): Nalooptijd (Temps de latence): 10 - 90 sec. / 3 - 10 min. (instelbaar) (réglable)
3: Grijs BEWEGINGSSENSOR MET
Gris Nalooptijd oriëntatieverlichting (Temps de latence lumière d'orientation):
0 - 30 sec / 10 min - ∞ min. (instelbaar) (réglable)
3-STAPS DIMMEN
(DÉTECTEUR DE
* Niet leverbaar in combinatie met dimbare versie MOUVEMENT AVEC Lichtsensor (standaard) (Capteur de lumière (standard)):
* Non disponible en combinaison avec une version dimmable GRADATION EN 3 ÉTAPES) uit (off) - 50 - 15 - 5 Lux (instelbaar) (réglable)
VOORRAADARTIKEL Zie de functies van de sensor pagina 207
Voir les fonctions du capteur à la page 207
Detectiebereik (Zone de détecteur) microwave sensor in meters
LED Pro-Ceiling ø 240mm -/+180
-150 150
14W
-120 120
1 m 110.8 lx 390.6 lx 297.7 cm
2 m 27.7 lx 97.7 lx 595.4 cm
-90 0 90
3 m 12.3 lx 43.4 lx 893.1 cm 80
160
4 m 6.9 lx 24.4 lx 1190.8 cm -60 240 60
Patroon wandmontage (Eenheid: m)
Wandmontage (Montage mural) Plafondmontage (Montage plafond) 5 m 4.4 lx 15.6 lx 1488.6 cm 320
Patroon wandmontage (Eenheid: m)
Voorgestelde montagehoogte: 1 - 1,8m
Voorgestelde montagehoogte (Hauteur Voorgestelde montagehoogte: 2,5 - 6m -30 400 30 C0 /180
Voorgestelde montagehoogte (Hauteur de
Wall mounting pattern (Unit: m)
de montage proposée): 1 - 1,8 m montage proposée): 2,5 - 6 m Height Em Emax Diameter 0 C90 /270
Suggested installation height: 1 - 1.8m
Ceiling mounting pattern (Unit: m)
Suggested installation height: 2.5 - 6m
194 PROLUMIA
