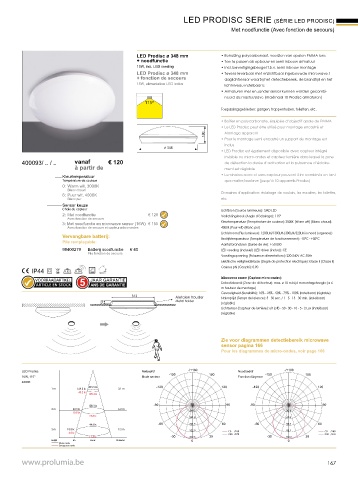

Page 167 - Prolumia Catalogus 2018/2019

LED PRODISC SERIE (SÉRIE LED PRODISC)
Met noodfunctie (Avec fonction de secours)

LED Prodisc ø 348 mm • Behuizing polycarbonaat, voorzien van opalen PMMA lens
+ noodfunctie • Toe te passen als opbouw en semi-inbouw armatuur
15W, incl. LED voeding • Incl. bevestigingsbeugel t.b.v. semi-inbouw montage
LED Prodisc ø 348 mm • Tevens leverbaar met onzichtbaar ingebouwde microwave /
+ fonction de secours daglichtsensor waarbij het detectiebereik, de brandtijd en het
15W, alimentation LED inclus lichtniveau instelbaar is
• Armaturen met en zonder sensor kunnen worden gecombi-
neerd als master/slave (maximaal 10 Prodisc armaturen)
115º
Toepassingsgebieden: gangen, trappenhuizen, toiletten, etc.

• Boîtier en polycarbonate, équipée d’objectif opale de PMMA
• Le LED Prodisc peut être utilisé pour montage encastré et
100 Montage apparent
• Pour le montage semi encastré un support de montage est
inclus
348
• LED Prodisc est également disponible avec capteur intégré
invisible ou micro-ondes et capteur lumière dans lequel la zone
400093/ .. / .. vanaf € 120 de détection la durée d’activation et la puissance d’éclaire-
à partir de ment est réglable
Kleurtemperatuur • Luminaires avec et sans capteur peuvent être combinés en tant
Température de couleur que maître/esclave (jusqu’à 10 appareils Prodisc)
0: Warm wit, 3000K
Blanc chaud Domaines d'application: éclairage de couloirs, les escaliers, les toilettes,
6: Puur wit, 4000K
Blanc pur etc.
Sensor keuze
Choix du capteur Lichtbron (Source lumineuse): SMD LED
2: Met noodfunctie € 120 Verlichtingshoek (Angle d'éclairage): 115°
Avec fonction de secours
3: Met noodfunctie en microwave sensor (16W) € 155 Kleurtemperatuur (Température de couleur): 3000K (Warm wit) (Blanc chaud),
Avec fonction de secours et capteur micro-ondes 4000K (Puur wit) (Blanc pur)
Lichtstroom (Flux lumineux): 1200LM/1300LM (300LM/320LM in nood (urgence))
Vervangbare batterij: Bedrijfstemperatuur (Température de fonctionnement): -10°C - +50°C
Pile remplaçable:
Aantal branduren (Durée de vie): > 50.000
98400279 Batterij noodfunctie € 40 LED voeding (inclusief) (LED driver (inclus)): CE
Pile fonction de secours
Voedingsspanning (Puissance alimentations): 220-240V AC 50Hz
Elektrische veiligheidsklasse (Degré de protection électrique): Klasse II (Classe II)
Cosinus phi (Cos phi): 0.90
1,52 1,59
VOORRAADARTIKEL Microwave sensor (Capteur micro-ondes):
Detectiebereik (Zone de détecteur): max. ø 10 m bij 6 m montagehoogte (a 6
m hauteur de montage)
Gevoeligheid (Sensibilité): 10% - 25% - 50% - 75% - 100% (instelbaar) (réglable)
313 Metalen houder Nalooptijd (Temps de latence): 5 - 30 sec. / 1 - 5 - 15 - 30 min. (instelbaar)
50 Metal holder (réglable)
Lichtsensor (Capteur de lumière): uit (off) - 50 - 30 - 10 - 5 - 2 Lux (instelbaar)
(réglable)

Zie voor diagrammen detectiebereik microwave
sensor pagina 166
Pour les diagrammes de micro-ondes, voir page 166

LED Prodisc Netbedrijf -/+180 Noodbedrijf -/+180
16W, 115° Mode secteur -150 150 Fonction dúrgence -150 150
4000K
401.5 lx -120 120 -120 120
1 m 169.5 lx 3.1 m
43.2 lx
103.4 lx
100.3 lx -90 0.0 90 -90 0.0 90
2 m 42.3 lx 6.2 m 80.5 20.8
10.8 lx
25.8 lx 161.0 41.5
44.6 lx -60 241.5 60 -60 62.3 60
3 m 18.8 lx 9.3 m 322.0 83.1
4.8 lx C0 /180 C0 /180
C90 /270
C90 /270
11.5 lx -30 402.6 30 -30 103.8 30
Height Em Emax Diameter 0 0
Mains mode
Emergency mode
www.prolumia.be 167
