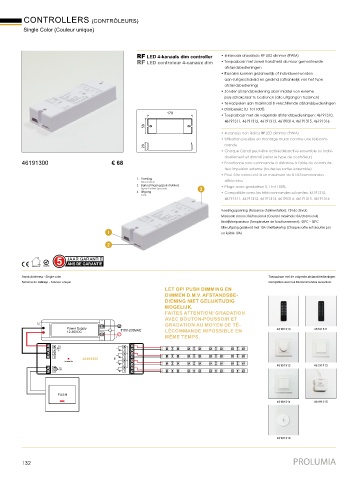

Page 132 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTRÔLEURS)
Single Color (Couleur unique)

RF LED 4-kanaals dim controller • 4-kanaals draadloze RF LED dimmer (PWM)
RF LED controleur 4-canaux dim • Toepasbaar met zowel handheld als muur-gemonteerde
afstandsbedieningen
• Kanalen kunnen gezamenlijk of individueel worden
aan-/uitgeschakeld en gedimd (afhankelijk van het type
afstandsbediening)
• Zonder afstandsbediening door middel van externe
puls-schakelaar te bedienen (alle uitgangen tezamen)
• Te koppelen aan maximaal 8 verschillende afstandsbedieningen
• Dimbereik: 0,1 tot 100%
170 • Toepasbaar met de volgende afstandsbedieningen: 46191310,
46191311, 46191312, 46191313, 46191314, 46191315, 46191316
59
• 4-canaux non filaires RF LED dimmer (PWM)
• Utilisation possible en montage mural comme une télécom-
29 mande
• Chaque Canal peut-être activé/désactivé ensemble ou indivi-
duellement et dimmé (selon le type de contrôleur)
46191300 € 68 • Fonctionne sans commande à distance à l'aide du commuta-
teur impulsion externe (toutes les sorties ensemble)
• Peut être connecté à un maximum de 8 télécommandes
1. Voeding
Alimentations différentes
2. Signaal-ingang (puls-drukker) • Plage avec gradateur: 0,1 tot 100%
Signal d'entrée (poussoir) 3
3. Uitgang • Compatible avec les télécommandes suivantes: 46191310,
Sortie
46191311, 46191312, 46191313, 46191314, 46191315, 46191316
Voedingsspanning (Puissance d'alimentation): 12Vdc-36Vdc
Maximale stroom: 8A/kanaal x4 (Courant maximale: 8A/channel x4)
Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ 50°C
Elke uitgang gezekerd met 10A smeltzekering (Chaque sortie est sécurisé par
1 un fusible 10A)
2

Aansluitschema - Single color Toepasbaar met de volgende afstandsbedieningen:
Schéma de câblage - Couleur unique Compatible avec les télécommandes suivantes:
LET OP! PUSH DIMMING EN
DIMMEN D.M.V. AFSTANDSBE-
DIENING NIET GELIJKTIJDIG
MOGELIJK.
FAITES ATTENTION! GRADATION
AVEC BOUTON-POUSSOIR ET
GRADATION AU MOYEN DE TÉ-
Power Supply N 46191310 46191311
12-36VDC 110V-230VAC LÉCOMMANDE IMPOSSIBLE EN
MÊME TEMPS.
L
1
2
46191300
Learning Key
3
46191312 46191313
4
GND
Push
Switch
PUSH
46191314 46191315

46191316

132 PROLUMIA
