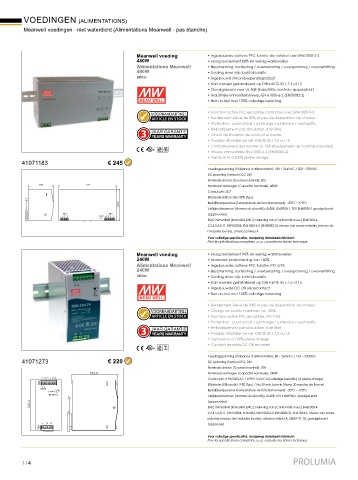

Page 114 - Prolumia Catalogus 2018/2019

VOEDINGEN (ALIMENTATIONS)
Meanwell voedingen - niet waterdicht (Alimentations Meanwell - pas étanche)

Meanwell voeding • Ingebouwde actieve PFC functie die voldoet aan EN61000-3-2
480W • Hoog rendement 89% en weinig warteverlies
Alimentations Meanwell • Bescherming: kortsluiting / overbelasting / overspanning / oververhitting
480W • Koeling door vrije luchtcirculatie
24Vdc • Ingebouwd stroombegrenzingscircuit
• Kan worden geïnstalleerd op DIN-rail TS-35 / 7.5 of 15
• Goedgekeurd voor UL 508 (industriële controle-apparatuur)
• Industriële immuniteitsniveau EN 61000-6-2 (EN50082-2)
• Burn-in-test met 100% volledige belasting
VOORRAADARTIKEL • Fonction active PFC encastrée conforme avec EN61000-3-2
• Rendement élevé de 89% et peu de déperdition de chaleur
• Protection : court circuit / surcharge / surtension / surchauffe
• Refroidissement par circulation d’air libre
• Circuit de limitation de courant encastré
• Possible d'installer sur rail -DIN TS-35 / 7,5 ou 15
• Conformément aux normes UL 508 (équipement de contrôle industriel)
• Niveau immunitaire EN 61000-6-2 (EN50082-2)
• Test Burn-in à 100% pleine charge
41071183 € 245
Voedingsspanning (Puissance d’alimentation): 180 ~ 264VAC / 250 ~ 370VDC
DC spanning (Tension DC): 24V
Nominale stroom (Courant nominal): 20A
100 227 Nominaal vermogen (Capacité nominale): 480W
Cosinus phi: ≥0.7
Efficiëntie (Efficacité): 89% (Typ.)
2 Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ +70°C
.
5
2
1
Veiligheidsnormen (Normes de sécurité): UL508, UL60950-1, TUV EN60950-1 goedgekeurd
TB1 TB2 (approuvées)
3 2 1 LED 4 3 2 1
EMC immuniteit (Immunité EMC): Naleving van (Conformité avec) EN61000-4-
2,3,4,5,6,8,11, ENV50204, EN61000-6-2 (EN50082-2), niveau van zware industrie (niveau de
l’industrie lourde), criteria (critère) A
Voor volledige specificaties, raadpleeg datasheets fabrikant.
Pour les spécifications complètes, s.v.p. consultez les fichies technique.
Meanwell voeding • Hoog rendement 94% en weinig warmteverlies
240W • Maximale piekbelasting van 150%
Alimentations Meanwell • Ingebouwde actieve PFC functie, PF> 0,93
240W • Bescherming: kortsluiting / overbelasting / overspanning / oververhitting
24Vdc • Koeling door vrije luchtcirculatie
• Kan worden geïnstalleerd op DIN-rail TS-35 / 7.5 of 15
• Ingebouwde DC OK relaiscontact
• Burn-in-test met 100% volledige belasting
• Rendement élevé de 94% et peu de déperdition de chaleur
VOORRAADARTIKEL • Charge de pointe maximale de 150%
• Fonction active PFC encastrée, PF> 0,93
• Protection : court circuit / surcharge / surtension / surchauffe
• Refroidissement par circulation d’air libre
• Possible d'installer sur rail- DIN TS-35 / 7,5 ou 15
• Test burn-in à 100% pleine charge
• Contact de relais DC OK encastré
Voedingsspanning (Puissance d’alimentation): 88 ~ 264VAC / 124 ~ 370VDC
41071273 € 220 DC spanning (Tension DC): 24V
Nominale stroom (Courant nominal): 10A
1 1 5 . 3 Nominaal vermogen (Capacité nominale): 240W
1 2 3 4 5 6 Cosinus phi: 0.93/230VAC / 0.99/115VAC bij volledige belasting (à pleine charge)
TB2 Efficiëntie (Efficacité): 94% (Typ.) / Na 30 min. burn-in (Après 30 minutes de Burn-in)
+V ADJ. + Bedrijfstemperatuur (Température de fonctionnement): -20°C ~ +70°C
Veiligheidsnormen (Normes de sécurité): UL508, TUV EN60950-1 goedgekeurd
125.2 (approuvées)
EMC immuniteit (Immunité EMC): Naleving van (Conformité avec) EN61000-4-
2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, niveau van zware
industrie (niveau de l’industrie lourde), criteria (critère) A, SEMI F47, GL goedgekeurd
1 2 3 (approuvé)
TB1
Voor volledige specificaties, raadpleeg datasheets fabrikant.
Pour les spécifications complètes, s.v.p. consultez les fichies technique.

114 PROLUMIA
